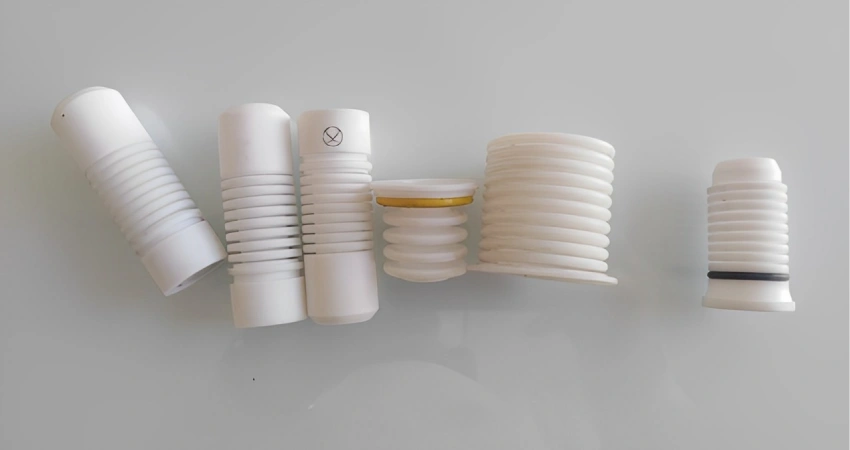

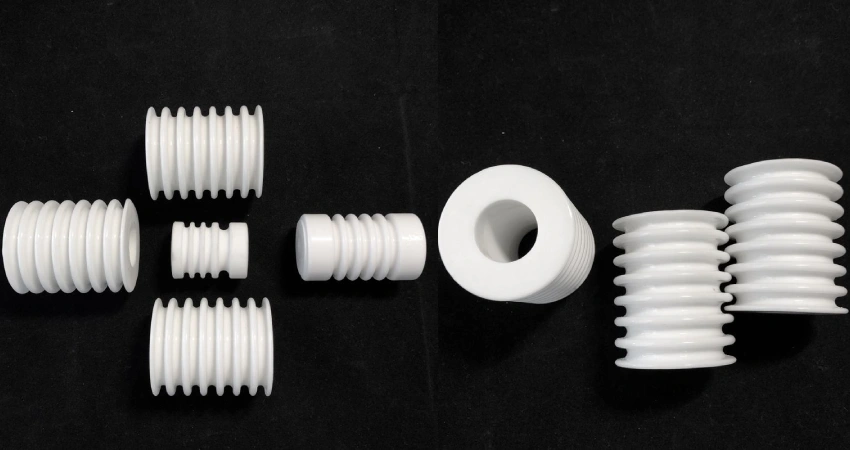

بیلوز (Bellows) از جنس PTFE (پلی تترافلوئورواتیلن)، که با نام تجاری تفلون (Teflon) نیز شناخته می شود، نوعی قطعه انعطاف پذیر و مقاوم است که معمولاً برای جذب ارتعاشات، حرکت های محوری، یا انبساط و انقباض در سیستم های لوله کشی و صنعتی به کار می رود. این بیلوزها به دلیل ویژگی های خاص ماده PTFE، در محیط های خاصی مورد استفاده قرار می گیرند.
خصوصیات و ویژگی های بیلوز PTFE:
1) مقاومت شیمیایی بالا:
PTFE در برابر بسیاری از مواد شیمیایی، اسیدها، قلیاها و حلال ها بسیار مقاوم است و دچار خوردگی نمی شود.
2) تحمل دما:
می تواند دماهای بسیار پایین و بسیار بالا (معمولاً در بازه -200 تا +260 درجه سانتی گراد) را تحمل کند.
3) سطح ضدچسبندگی:
سطح آن لغزنده است و مانع از چسبیدن مواد به خود می شود.
4) انعطاف پذیری بالا:
برای جذب حرکت و ارتعاشات مکانیکی در سیستم ها بسیار کارآمد است.
5) مقاومت در برابر رطوبت:
PTFE جاذب رطوبت نیست و برای محیط های مرطوب یا غوطه ور در مایعات مناسب است.
6) غیر سمی:
برای استفاده در صنایع غذایی و دارویی مناسب است.
کاربردهای بیلوز پی تی اف ای
- صنایع شیمیایی: برای انتقال سیالات خورنده یا خطرناک.
- صنایع دارویی و غذایی: به دلیل خواص غیرسمی و بهداشتی بودن.
- صنایع پتروشیمی: برای سیستم های انتقال بخار و گاز
- صنایع الکترونیک: به دلیل خاصیت دی الکتریک بالا و مقاومت در برابر حرارت.
مزایای استفاده از بیلوز PTFE
1) طول عمر بالا در محیط های سخت.
2) جلوگیری از نشتی در سیستم ها.
3) افزایش ایمنی و کاهش هزینه های تعمیر و نگهداری.
بیلوزهای PTFE در کمپرسورها برای اهداف خاصی به کار می روند، به ویژه در محیط هایی که شرایط سخت و خاصی وجود دارد. این قطعات به دلیل مقاومت بالا در برابر مواد شیمیایی، دما و فشار، و خواص ضدسایش و انعطاف پذیری، انتخابی عالی برای کمپرسورها هستند.
موارد مصرف بیلوز PTFE در کمپرسورها
1) جذب لرزش ها و ارتعاشات:
کمپرسورها معمولاً در حین کار لرزش و ارتعاش تولید می کنند. بیلوز PTFE به دلیل انعطاف پذیری بالا به کاهش این ارتعاشات کمک می کند و از انتقال آن به سایر بخش ها جلوگیری می کند.
2) جبران انبساط و انقباض حرارتی:
کمپرسورها هنگام کار داغ می شوند و ممکن است قطعات آن دچار انبساط یا انقباض شوند. بیلوز PTFE به جبران این تغییرات کمک می کند و از آسیب به لوله کشی یا اتصالات جلوگیری می کند.
3) مقاومت در برابر سیالات شیمیایی:
در کمپرسورهایی که با گازها یا سیالات خورنده کار می کنند، بیلوز PTFE به دلیل مقاومت بالا در برابر مواد شیمیایی، از خوردگی و آسیب جلوگیری می کند.
4) کاهش نشتی گاز یا سیال:
بیلوز PTFE به عنوان یک مهروموم انعطاف پذیر (Flexible Seal) عمل می کند و نشتی گاز یا سیال از کمپرسور را به حداقل می رساند.
5) سیستم های انتقال فشار و گاز:
در کمپرسورهایی که برای انتقال گازهای خاص (مانند گازهای خورنده، خشک یا پاک) طراحی شده اند، از بیلوز PTFE برای تحمل فشار و حفظ خواص گاز استفاده می شود.
6) جایگزینی دیافراگم در برخی کاربردها:
در کمپرسورهای دیافراگمی که با گازهای حساس یا خالص کار می کنند، بیلوز PTFE گاهی به عنوان بخشی از سیستم دیافراگم یا مهروموم به کار می رود.
مزایای استفاده از بیلوز PTFE در کمپرسورها:
- طول عمر بیشتر: به دلیل مقاومت بالا در برابر خوردگی و ساییدگی.
- عملکرد در دماهای شدید: مناسب برای کمپرسورهایی که در شرایط دمای بالا یا پایین کار می کنند.
- عدم نیاز به روان کاری: سطح PTFE خاصیت لغزندگی طبیعی دارد.
- کاهش هزینه های نگهداری: با جلوگیری از خرابی زودرس قطعات.
مثال های کاربردی:
- کمپرسورهای گازهای خورنده (مانند کلر یا هیدروژن کلرید).
- کمپرسورهای صنایع پتروشیمی و پالایشگاهی.
- کمپرسورهای سیستم های بهداشتی یا دارویی که به محیط های غیرسمی نیاز دارند.
- کمپرسورهای مورد استفاده در صنایع غذایی برای انتقال گازهای بی اثر یا پاک.
عملکرد بیلوز PTFE در کمپرسورها به دلیل طراحی خاص و ویژگی های منحصربه فرد ماده PTFE به صورت مکانیکی و دینامیکی انجام می شود. در اینجا نحوه عملکرد آن در سیستم کمپرسور توضیح داده شده است:
1) جذب و جبران حرکت (Flexibility and Motion Compensation):
بیلوز PTFE به صورت یک اتصال انعطاف پذیر عمل می کند.
در حین عملکرد کمپرسور، ممکن است لرزش، ارتعاش، یا تغییرات حرکتی (مانند انبساط و انقباض حرارتی) در سیستم رخ دهد.
بیلوز با ساختار چین دار و انعطاف پذیر خود، این تغییرات را جذب کرده و از انتقال تنش ها به سایر اجزای کمپرسور جلوگیری می کند.
2. مهار نشتی (Leak Prevention):
در کمپرسورها، وجود گاز یا سیال با فشار بالا طبیعی است.
بیلوز PTFE به عنوان یک مهروموم (Seal) یا اتصال انعطاف پذیر عمل می کند و به دلیل مقاومت در برابر فشار و خاصیت ضدنفوذی PTFE، از نشتی گاز یا سیال به بیرون جلوگیری می کند.
3. مقاومت در برابر مواد شیمیایی (Chemical Resistance):
در کمپرسورهایی که با گازها یا مایعات خورنده (مانند اسیدها یا بخارات شیمیایی) کار می کنند، بیلوز PTFE بدون واکنش با این مواد، مقاومت شیمیایی بالایی دارد و از خرابی در برابر خورندگی جلوگیری می کند.
4. کاهش تنش های حرارتی (Thermal Stress Reduction):
در کمپرسورها، تغییرات دمایی باعث انبساط و انقباض اجزا می شود.
بیلوز PTFE این تغییرات حرارتی را با انعطاف پذیری خود جبران می کند، به طوری که فشار ناشی از تغییر دما به دیگر قطعات منتقل نمی شود.
5. تحمل فشار و انتقال سیال:
در برخی کمپرسورها، بیلوز PTFE نقش یک مسیر انتقال انعطاف پذیر برای گازها یا سیالات را ایفا می کند.
ساختار مقاوم آن به تحمل فشار بالا کمک می کند، بدون اینکه دچار ترک یا تغییر شکل دائمی شود.
6. عملکرد در محیط های بهداشتی:
در کمپرسورهای صنایع غذایی یا دارویی، بیلوز PTFE به دلیل خاصیت ضدچسبندگی و غیرسمی بودن، از آلودگی سیالات جلوگیری کرده و محیط را پاکیزه نگه می دارد.
