کوپلینگ میل پینی

در عرصه صنعت، کوپلینگ ها به عنوان عناصر اصلی در انتقال گشتاور بین دو محور استفاده می شوند و اهمیت ویژه ای در عملکرد صحیح و کارآمد سیستم های مکانیکی دارند. یکی از پرکاربردترین نوع کوپلینگ ها، کوپلینگ میل پینی است که به دلیل ویژگی های منحصر به فرد خود توانسته است در صنایع مختلف جایگاه ویژه ای پیدا کند. قطعات کوپلینگ میل پینی به صورتی طراحی شده اند که با قرار گرفتن پین های فولادی در میان واسطه های لاستیکی، ضربات و شوک های وارده را جذب کرده و حرکت نسبی بین دو محور را تسهیل می کنند. به دلیل شکل بشکه ای این واسطه های لاستیکی، پین ها می توانند به راحتی در سوراخ های خود حرکت کنند و تغییرات زاویه ای، شعاعی و محوری را تنظیم کنند. این ویژگی ها منجر به تعادل و کاهش نیروهای وارد بر محورها می شود. در ادامه به بررسی کامل کوپلینگ میل پینی و کاربردهای آن پرداخته ایم.

ویژگی های کوپلینگ میل پینی چیست

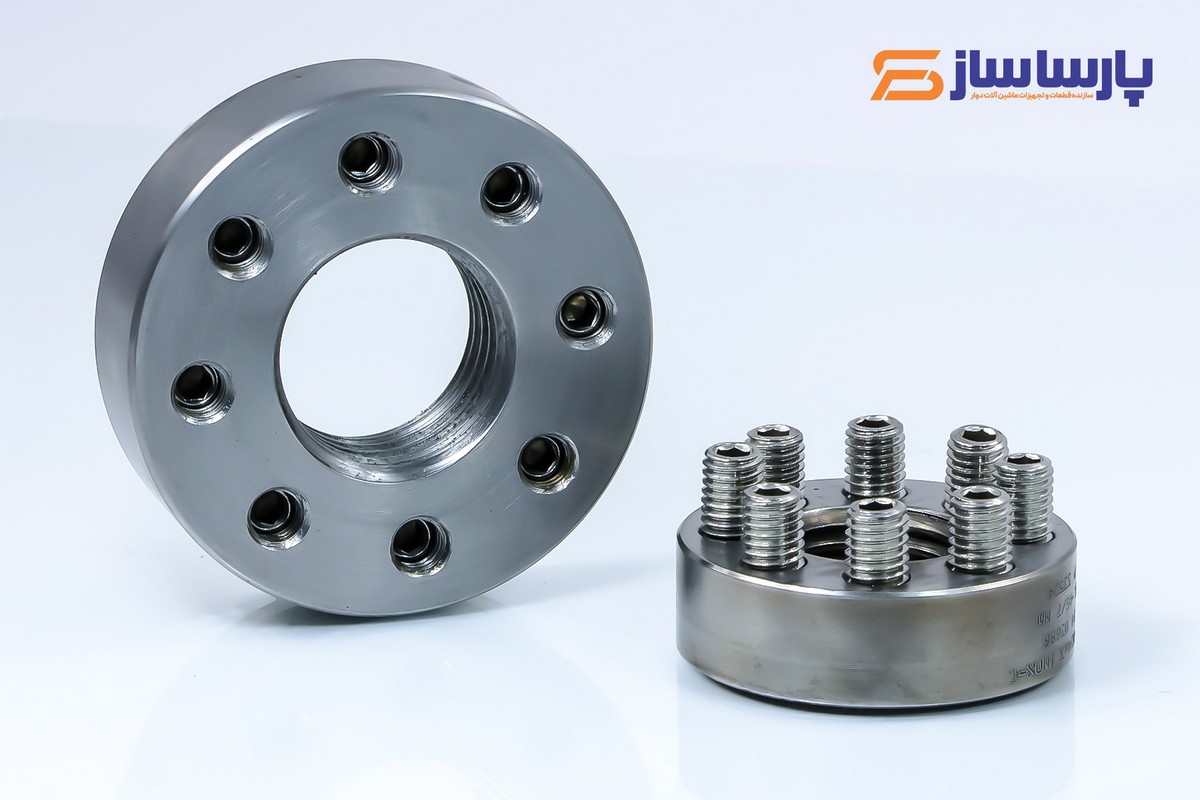

کوپلینگ میل پینی، که به عنوان کوپلینگ فلندری نیز شناخته می شود، یکی از محصولات معتبر شرکت فلندر آلمان است. این نوع کوپلینگ به دلیل انعطاف پذیری بالا و قابلیت تحمل بارهای ناگهانی و شوک ها، انتخاب ایده آلی برای شرایط کاری دشوار و پرتنش است. قطعات اصلی این کوپلینگ شامل دو نیمه کوپلینگ فولادی یا چدنی و پین های فولادی به همراه واسطه های لاستیکی می باشد.

انواع کوپلینگ میل پینی

کوپلینگ های میل پینی در اندازه ها و نوع های مختلفی تولید می شوند که هر کدام از آنها برای کاربردهای خاصی مناسب هستند. از جمله این انواع می توان به مدل های RWN، RWS، RWB و RBS اشاره کرد:

1) کوپلینگ میل پینی RWN:

ویژگی ها: دارای هاب های چدنی با طراحی ساده.

کاربردها: مناسب برای شرایط کاری معمولی و فشار متوسط.

2) کوپلینگ میل پینی RWS:

ویژگی ها: دارای هاب های فولادی با کیفیت بالا و مناسب برای سرعت های بالا.

کاربردها: مناسب برای محرک هایی با سرعت بالا و شرایط سخت تر.

3) کوپلینگ میل پینی RWB:

ویژگی ها: دارای درام ترمز، مناسب برای گشتاورهای بالا.

کاربردها: کاربردهای صنعتی سنگین و انتقال گشتاور بالا.

4) کوپلینگ میل پینی RBS:

ویژگی ها: دارای درام ترمز، ساخته شده از فولاد.

کاربردها: شرایط کاری دشوار و نیاز به انتقال گشتاور بالا.

مواد سازنده کوپلینگ میل پینی

انتخاب مواد مناسب برای ساخت کوپلینگ میل پینی بستگی به نیازها و شرایط کاری دارد. برخی از مواد رایج عبارتند از:

1. فولاد ضد زنگ (Stainless Steel): مقاوم به خوردگی و زنگ زدگی.
2. آلیاژهای فولادی (Steel Alloys): مقاوم به فشار و دما.
3. چدن (Cast Iron): مقاوم به فشار و ضربه.
4. برنز (Bronze): مقاوم به خوردگی و سایش.
5. پلیمرهای مهندسی (Engineering Polymers): وزن سبک و مقاومت شیمیایی بالا.

کاربردهای کوپلینگ فلندری

کوپلینگ میل پینی در صنایع مختلفی از جمله معدن، سیمان، فولاد، تولید برق، نفت و گاز، مواد شیمیایی و دارویی، آب و فاضلاب، مواد غذایی و آشامیدنی، پلاستیک و لاستیک و حمل و نقل مسافر مورد استفاده قرار می گیرد. به عنوان مثال، در پمپ ها، پنکه ها و کمپرسورها در صنایع نفت و گاز و تولید برق، نیاز به کوپلینگ میل پینی وجود دارد.

نتیجه گیری

کوپلینگ میل پینی به عنوان یکی از اجزای کلیدی در انتقال گشتاور بین محورها، با داشتن ویژگی هایی همچون انعطاف پذیری، مقاومت در برابر شوک ها و قابلیت تحمل گشتاور بالا، انتخاب مناسبی برای شرایط کاری دشوار و پرتنش می باشد. استفاده از کوپلینگ میل پینی مناسب می تواند به بهبود عملکرد سیستم های مکانیکی و کاهش هزینه های نگهداری کمک کند
